Общие форумы => Гараж => Тема начата: Raven от Марта 25, 2014, 11:51:18 pm

Название: крепление панасоника на панель мухи
Отправлено: Raven от Марта 25, 2014, 11:51:18 pm
после снегокопа понял что пора изготовить сей девайс
имеем:
панель автомобиля
место для крепления
куплено:
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Марта 25, 2014, 11:57:12 pm
необходимо распилить крепление на 2 части
в одной из них сделать 2 пропила
собирается в кучу так
выглядеть на панели будет так:
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Марта 26, 2014, 12:02:15 am
изготавливаем нижнее крепление:
для этого в магазине приобретен уголок 40х40х90
будет крепится так:
в уголке просверлены 2 отверстия на расстоянии 68 мм диаметром 4 мм. вкручены 2 болта.
болты попадают в технологические углубления на корпусе ноутбука

уголок планируется проклеить каким-либо мягким материалом - уплотнителем. зазоры для материала предусмотрены


продолжение следует...

Название: Re: крепление панасоника на панель мухи
Отправлено: Файрмэн от Марта 26, 2014, 12:16:44 am
Братан, твои комиксы не видно. Расшарь доступ всем. ))
Название: Re: крепление панасоника на панель мухи
Отправлено: Трудовик от Марта 26, 2014, 07:16:18 am
 :russian_ru:
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Марта 26, 2014, 08:31:24 am
Так?
Название: Re: крепление панасоника на панель мухи
Отправлено: Patron от Марта 26, 2014, 08:45:32 am
Цитата: Raven от  Марта 26, 2014, 08:31:24 am
Так?

Нет
Название: Re: крепление панасоника на панель мухи
Отправлено: Twit от Марта 26, 2014, 08:49:06 am
все видно, каво вы гоните)
Название: Re: крепление панасоника на панель мухи
Отправлено: Patron от Марта 26, 2014, 09:00:25 am
...
Название: Re: крепление панасоника на панель мухи
Отправлено: Уася от Марта 26, 2014, 09:02:26 am
У меня все видно...
Название: Re: крепление панасоника на панель мухи
Отправлено: Patron от Марта 26, 2014, 09:02:36 am
теперь "так"
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Апреля 02, 2014, 10:30:22 pm
продолжаем:
крепеж к ноуту на прихватках

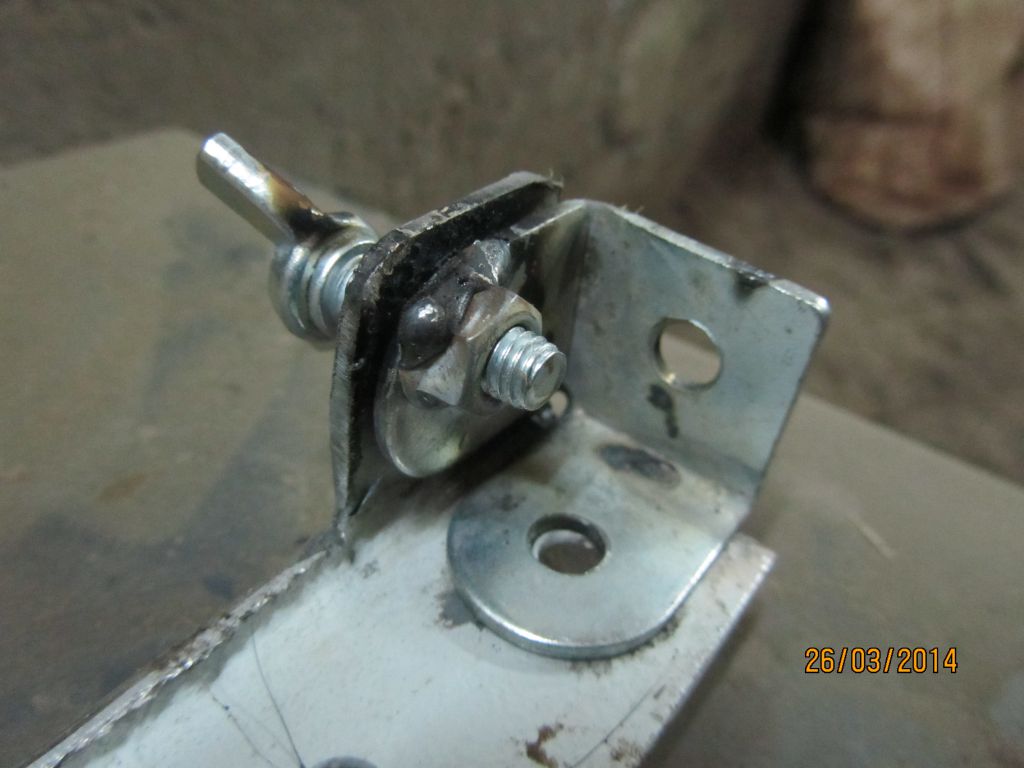

верхнее угловое крепление

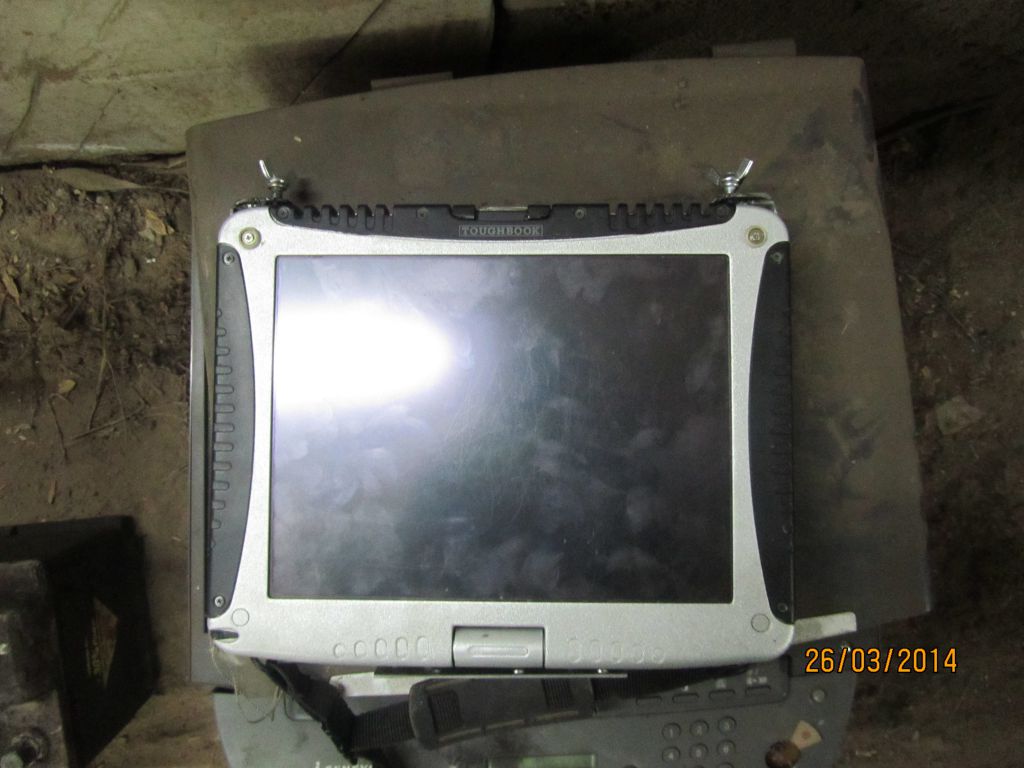

на фоне раздолбанного принтака
выглядеть будет так:
крепление к самому ноуту обработано мшу и покрашено

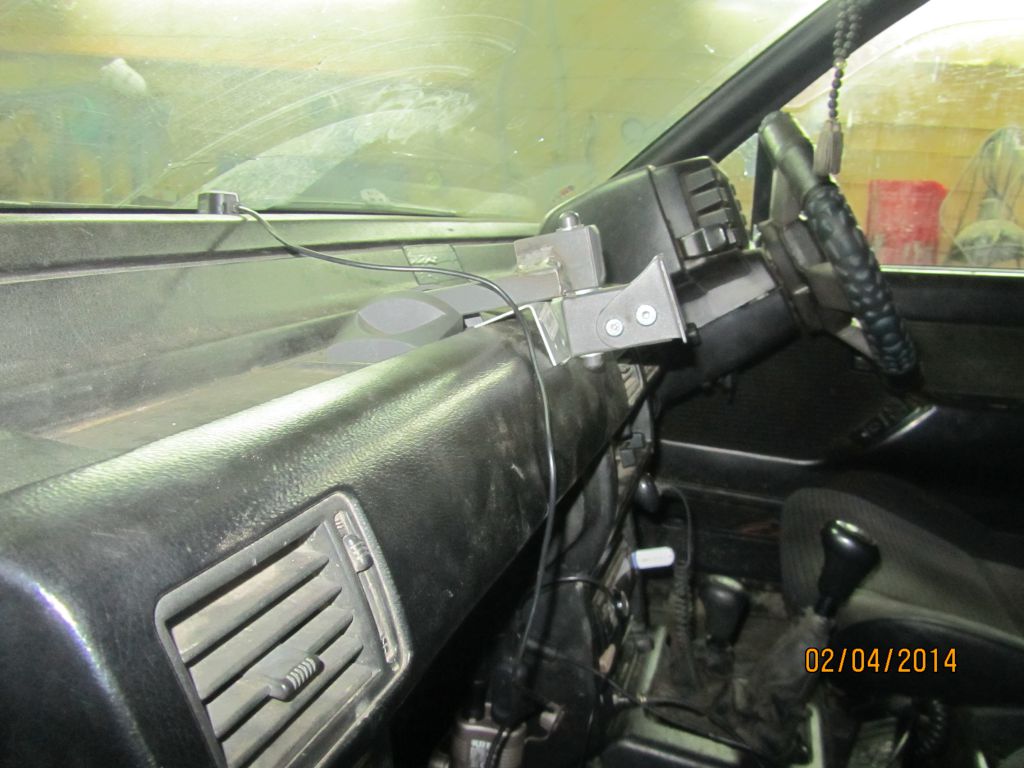

шарнирная часть закреплена к панели, внутри установлены уголки из строительного магазина.
уголки крепятся к поперечной распорке (трубе) на болты.
фоток нету)
в итоге получилось так:
под шарнир подложен уголок, чтобы не образовалась вмятина в панели, может так и оставлю)
вид с уровня глаз водителя
вид с уровня глаз штурмана
на фото видно - обзору через лобовое стекло - не мешает.
как то так.
Название: Re: крепление панасоника на панель мухи
Отправлено: Falco от Апреля 02, 2014, 10:45:14 pm
Пиво вези но)))
Название: Re: крепление панасоника на панель мухи
Отправлено: Мазай от Апреля 02, 2014, 10:46:53 pm
сложно то как все..
(http://nomados.ru/MGalleryItem.php?id=4667)



рамка, 2 гайки, 2 барашка, 4 самореза и 20 минут времени с перекурами...
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Апреля 02, 2014, 10:59:41 pm
Каждому свое, а мне захотелось чтобы доступ к органам управления печкой остался свободным + поворотный механизм
Название: Re: крепление панасоника на панель мухи
Отправлено: Мазай от Апреля 02, 2014, 11:05:49 pm
В нас пропал дух авантюризма..
Поеду с горя в упс поразуваюсь..
Название: Re: крепление панасоника на панель мухи
Отправлено: Мазай от Апреля 03, 2014, 10:36:41 am
он к металлу прикручен?
не брякает по грунтовке то?
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Апреля 03, 2014, 11:36:07 am
прикручен к металлу, еще не выгонял)
Название: Re: крепление панасоника на панель мухи
Отправлено: Falco от Апреля 03, 2014, 11:48:58 am
У него к трубе под панелью приварен уголок закладной, к этому уголку на болтах 8-ках  прикручено само крепление
Название: Re: крепление панасоника на панель мухи
Отправлено: Мазай от Апреля 03, 2014, 12:13:09 pm
у Никонова смотрел.. тоже за поперечину кузовную и через шаровую соединялся крепеж
Название: Re: крепление панасоника на панель мухи
Отправлено: Raven от Апреля 03, 2014, 01:14:58 pm
Цитата: Falco от  Апреля 03, 2014, 11:48:58 am
У него к трубе под панелью приварен уголок закладной, к этому уголку на болтах 8-ках  прикручено само крепление
на 10 ках!!!
Название: Re: крепление панасоника на панель мухи
Отправлено: Мазай от Апреля 03, 2014, 01:34:48 pm
надо проверять теперь по трясучей дороге..
